Autocad programında en çok kullanılan komutlardan biri olan Chamfer komutu ( Köşe kırma komutu ) nasıl kullanılır. Chamfer komutu kısayolu nedir,
Autocad de chamfer nasıl yapılır, Autocad chamfer komutu ve fillet komutu nasıl kullanılır gibi bir çok detayı yazımızda bulabilirsiniz.

Autocad Chamfer komutu kısa yolu ilk üç harfi “cha” dır. Komuta Cha yazıp entere basarak yada üst menülerden
Modify menüsünden ulaşabilirsiniz. Chamfer komutuna girdiğimizde ilk olarak karşımıza alt komutlar çıkmaktadır.
Select first line or [Undo/Polyline/Distance/Angle/Trim/mEthod/Multiple]: bu alt komutlardan Distance komutu
iki köşe kenarı geri çekerek birleştirme yapar ve köşeye pah kırar.

Autocad Kursu Biladım Eğitim Merkezi Beşiktaş İstanbul

  • Alt komutu d enter yada mause ile “Distance” yazısının üstüne
    tıklayarak çalıştırabiliriz. Komuta girdiğimizde ilk olarak birinci geri çekme ölçüsü istenir, örnek 10 enter yapalım ve ikinci
    geri çekme ölçüsü istenir, 20 yazalım ve entere basalım daha sonra birince çizgiyi seçelim ve devamında ikinci çizgiyi seçelim ve

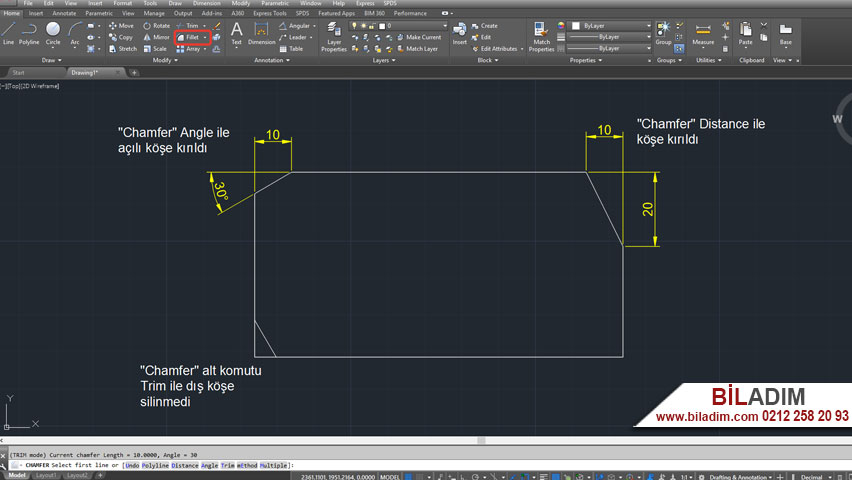

    köşe kırma pah işlemi gerçekleşmiş olur.Chamfer 2. alt komut olarak “Angle” alt komutunu kullanacağız. Bu alt komut ise bir kenarı istediğimiz ölçüde geri çeker ve diğer
    köşe ile istediğimiz açıda kırarak köşeye pah kırar. Alt komuta tıkladığımızda ilk olarak birnci geri çekme ölçüsü yazılır enter daha sonra
    ikinci AÇI istenir AÇI yazılır ve entere basılır. Ekranda birinci çizgi seçilir daha sonra ikinci çizgi deçilir ve köşe kırılmış olur.

Chamfer alt komutu “Polyline” ise ekranda daha önceden çizilmiş bir polyline çizgiyi verdiğimiz distance köşe kırma
değeri kadar kırar” bunu polylinenin bütün köşelerine yapar.

Alt komutlardan “Trim” komutu ise köşe kırıldığında dışarıda kalan çizgileri silip silmemek için kullanılan bir alt komuttur.
